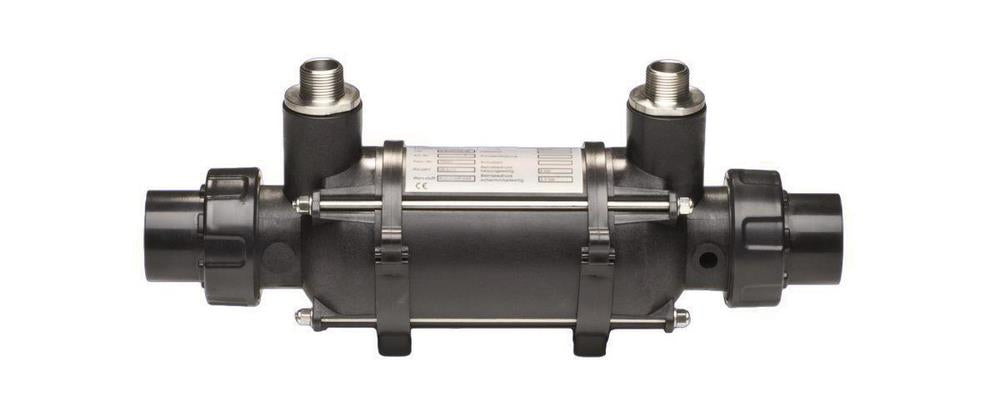

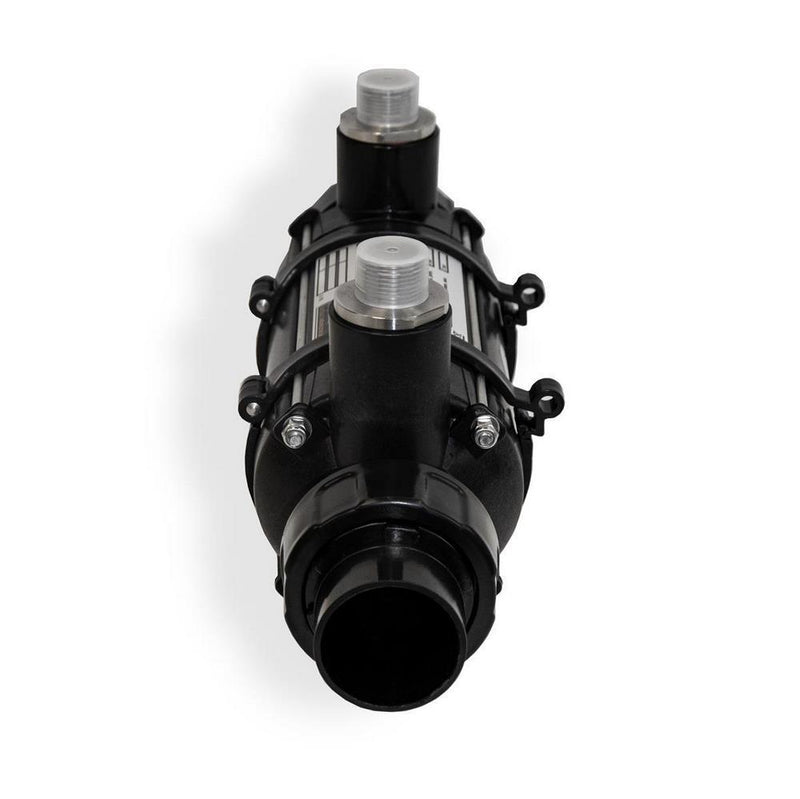

Konzipiert als Wellrohr-Schlangenwärmetauscher im Gegenstromprinzip.
Das Edelstahlwellrohr bietet im Gegensatz zum Glattrohr eine sehr hohe Energieeffizienz bei minimalem Materialaufwand.
Die Abdichtung der einzelnen Bauelemente erfolgt mit Silikon-Dichtungen, welche eine lange Lebensdauer des gesamten Wärmetauschers garantieren. Das druckbeständige Kunststoffgehäuse gewährleistet Korrosionsfreiheit.
Wie alle Rohrschlangenwärmetauscher ist dieser direkt oder im Bypass-System im Badewasserkreislauf einzubinden.

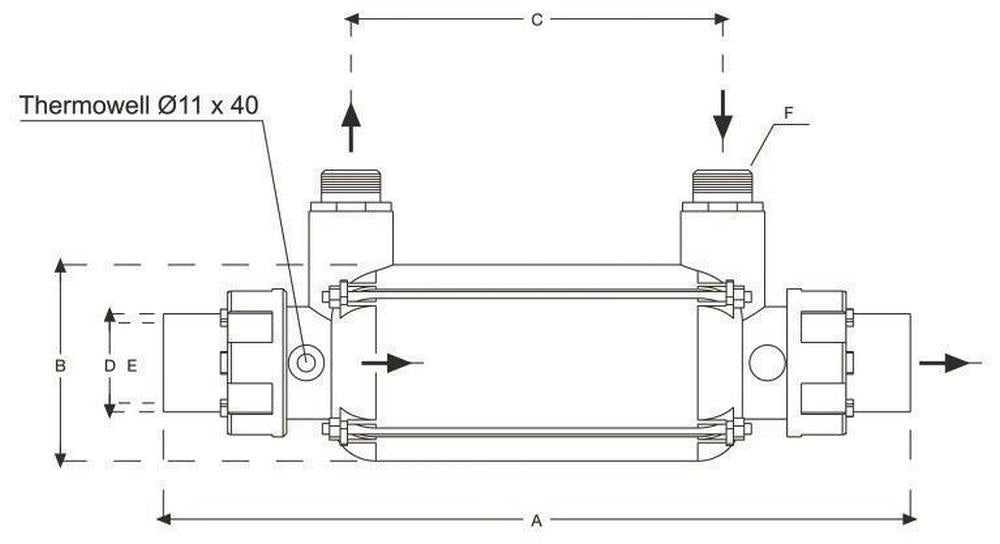

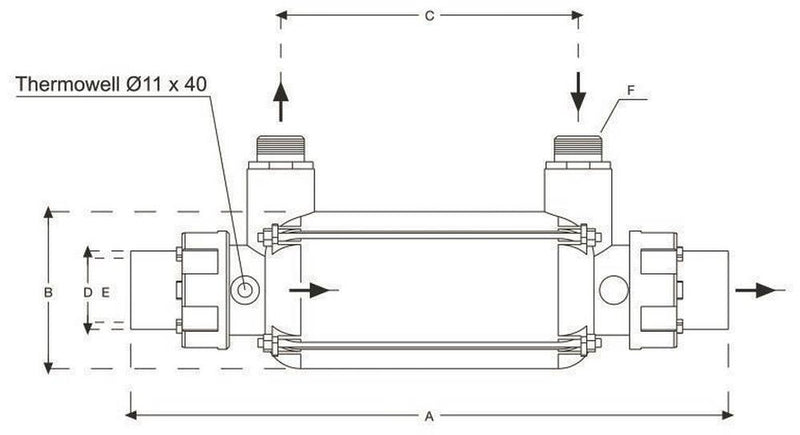

Maße der technischen Zeichnung (letztes Bild):
A = 34,5 cm
B = Ø 11,0 cm
C = 13,5 cm
D = Ø 6,3 cm
E = 5,0 cm
F = 3/4 "AG
| Technische Daten: |
| Leistung 90°C Vorlauf: 46 kW |
| Anschluss heizungsseitig: 3/4" AG |
| Material Gehäuse: Kunststoff PA 6.6 30 % FG |
| Material Wellrohr: V4A Edelstahl |
| Beheizung: Heizkessel, Wärmepumpe, Solarkollektoren, andere Niedertemperatur-Heizsysteme |
